AMS1117模块模型下载

模型简介

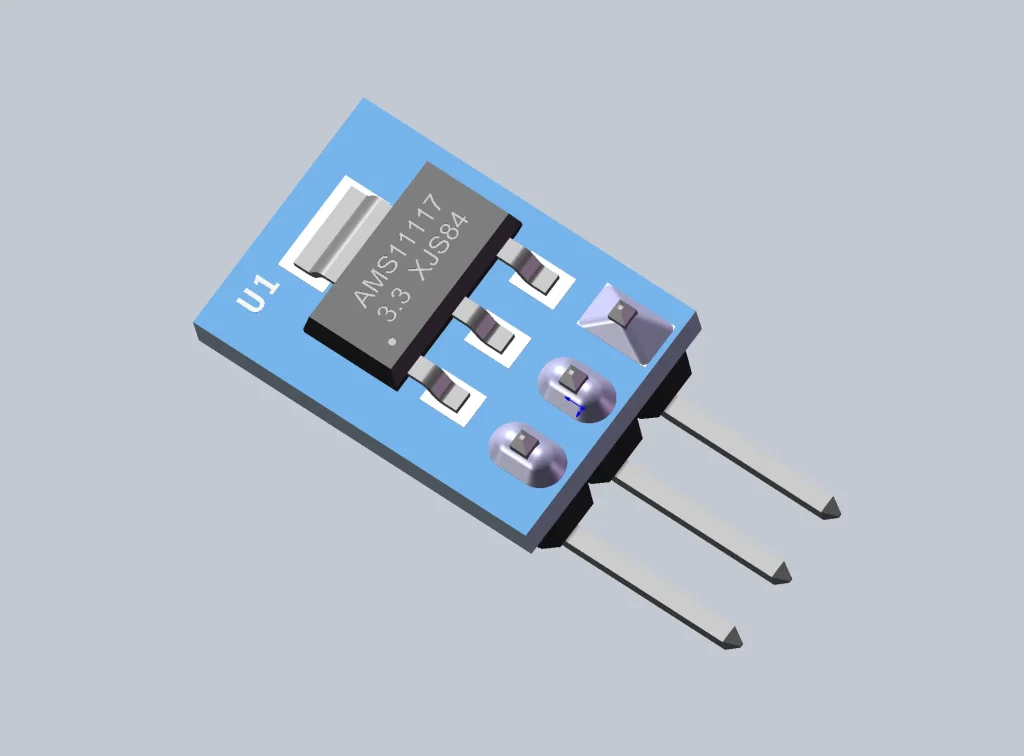

AMS1117 是一款低压差（Low Dropout, LDO）线性稳压器芯片，广泛用于电子设备中将较高输入电压（如5V、12V）转换为稳定的低输出电压（如3.3V、2.5V、1.8V）。其模块化设计通常包含输入/输出滤波电容，可直接集成到电路中，适合对电源噪声敏感或空间受限的项目。

核心特性

• 输入电压范围：
  • 4.75V~15V（典型值，具体取决于输出电压型号）。
• 输出电压选项：
  • 固定版本：1.2V、1.5V、1.8V、2.5V、3.3V、5.0V。
  • 可调版本：通过外部电阻调节（1.25V~13.8V）。
• 输出电流：
  • 最大连续电流1A（需注意散热条件）。
• 低压差性能：
  • 典型压差1.1V（如输入4.3V时稳定输出3.3V）。
• 高精度：
  • 输出电压精度±1%。
• 保护功能：
  • 内置过流和过热保护。

典型应用场景

• 单片机供电：为ESP32、STM32、Arduino等提供3.3V或5V电源。
• 传感器稳压：如摄像头模块、温湿度传感器（需低噪声电源）。
• 电池设备降压：将锂电池电压（7.4V~8.4V）转为3.3V供低功耗电路使用。
• 替代7805：相比传统7805，AMS1117压差更低，效率更高。

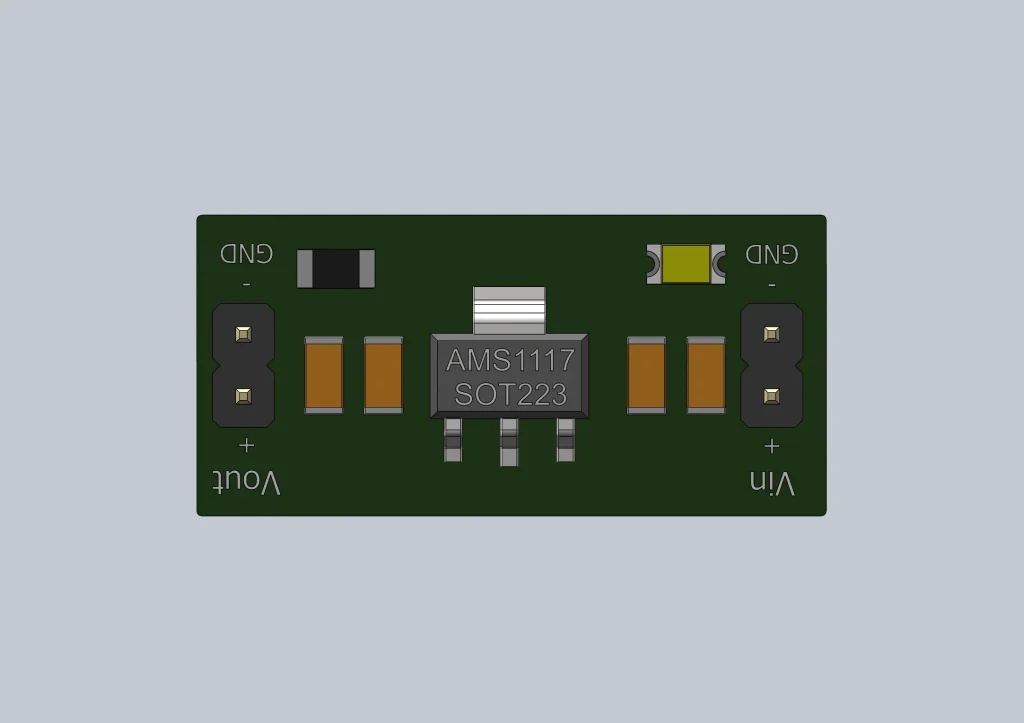

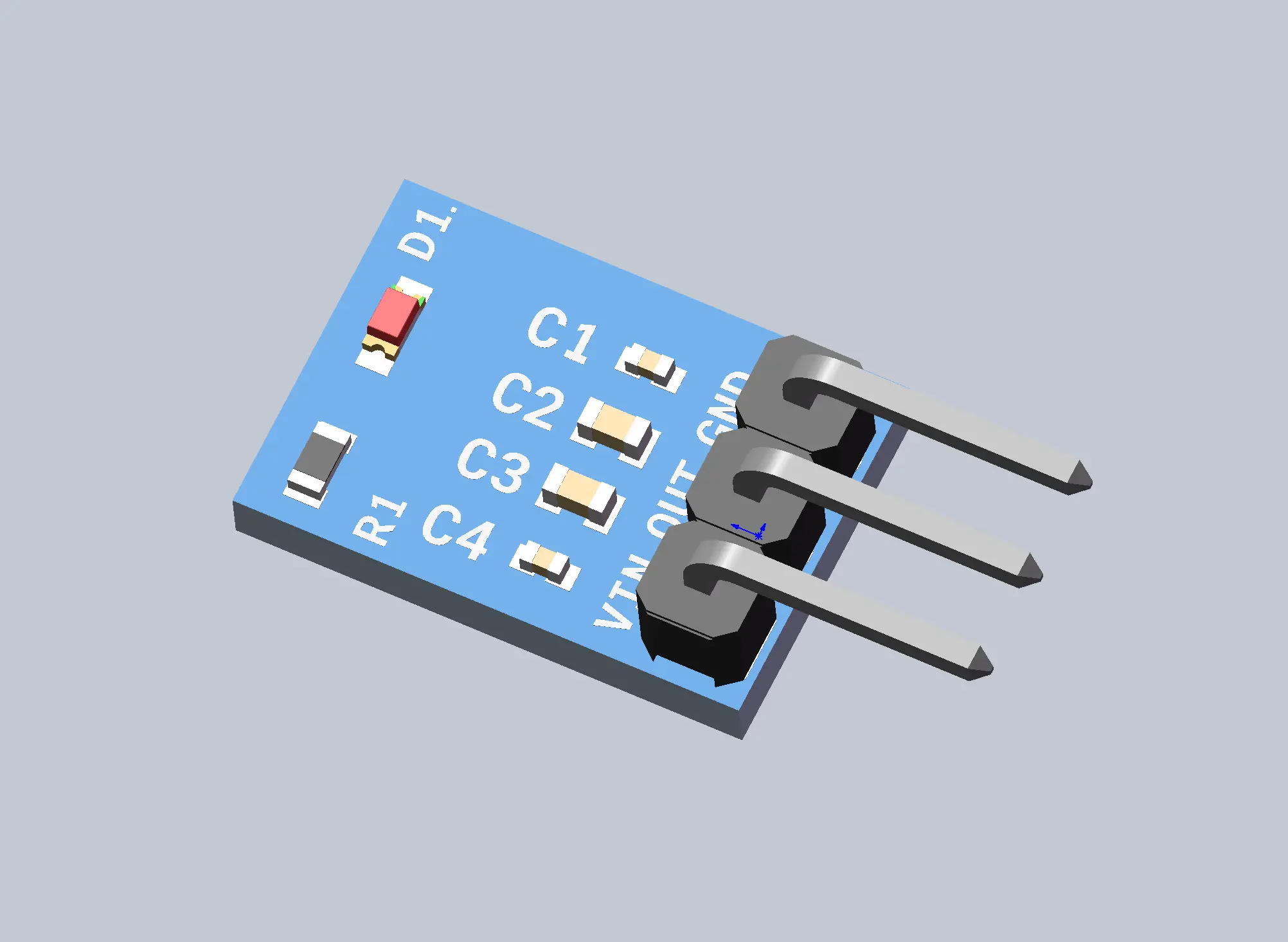

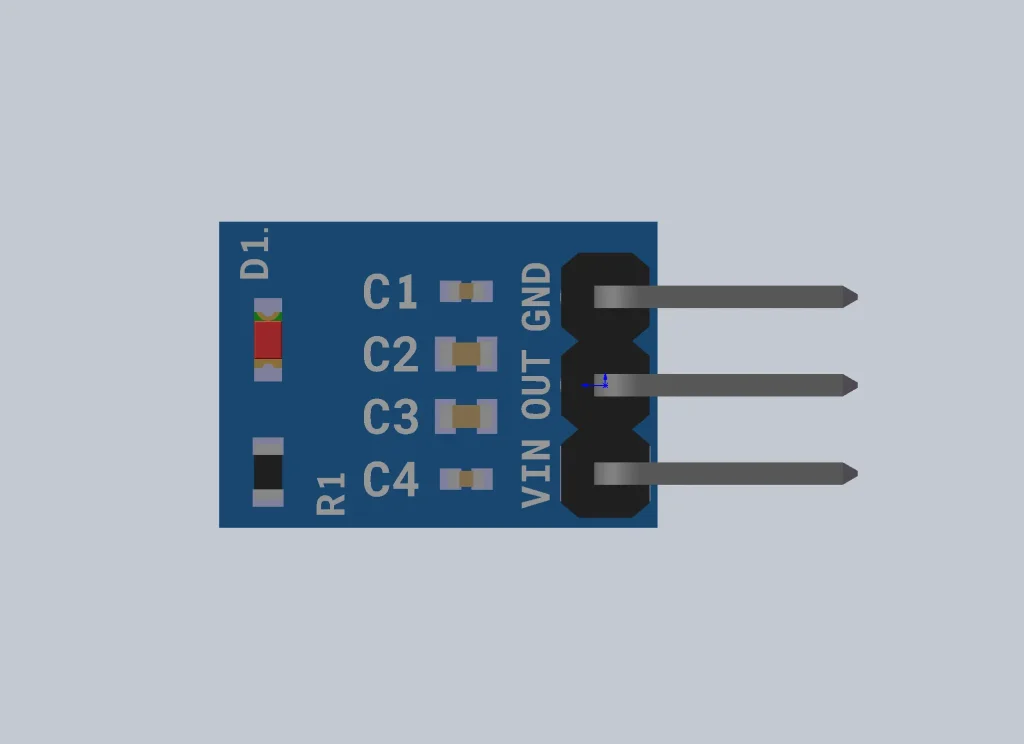

模块引脚与接线

常见模块引脚（以3.3V固定输出版为例）：

• 输入（IN）：接电源正极（如USB 5V）。
• 输出（OUT）：输出稳定电压（如3.3V）。
• 地（GND）：输入/输出共地。
