KCD3-102N船型开关模型下载

模型简介

KCD3-102N是一款三脚两档带灯船型翘板开关，属于单刀单掷或单刀双掷设计，主要用于电源控制、设备状态指示及安全操作。其内置指示灯（红/绿/黄可选）可直观反馈电路状态，适配家电、工业设备等场景。

核心技术参数

电气性能

额定电压：250V AC（常规型号），部分高规格型号支持440V AC。
电流容量：3A/6A/10A/15A/20A多档可选，适应不同负载需求。
接触电阻：≤0.05mΩ，确保低损耗导通。
绝缘电阻：≥100MΩ，符合工业安全标准。

物理特性

材质：灯体为ABS工程塑料，灯罩为抗冲击PC材质，耐高温达85℃。
尺寸：典型规格为28mm×11mm（长×宽），紧凑型设计适配面板安装。
防护等级：常规型号IP40，部分定制款支持IP67防水防尘。

功能特性

指示灯类型：内置LED或氖灯，支持红、绿、黄等颜色。
操作模式：两档切换（ON-OFF或双路控制），触感清晰。
寿命：机械寿命≥10,000次，电气寿命≥5,000次。

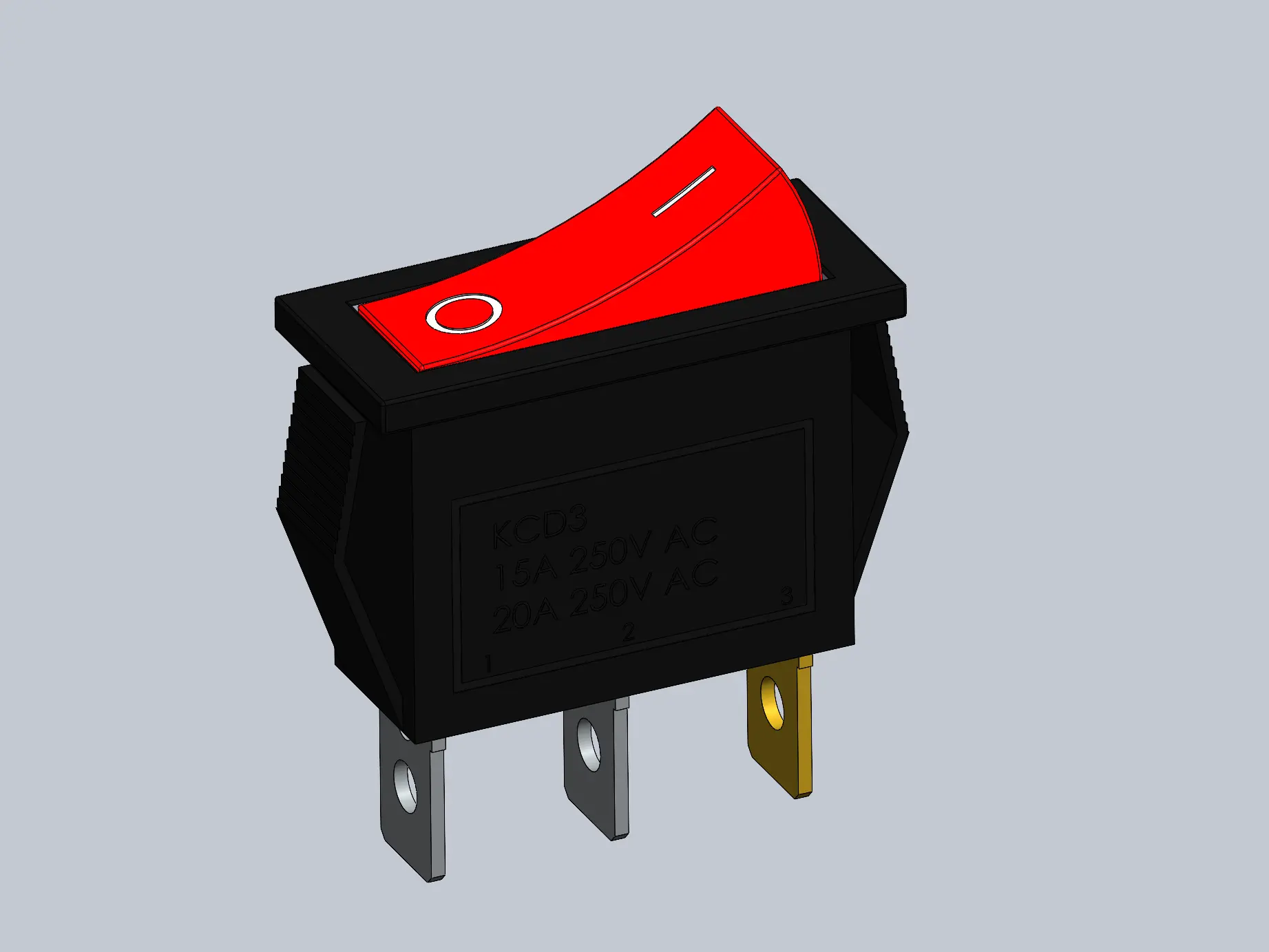

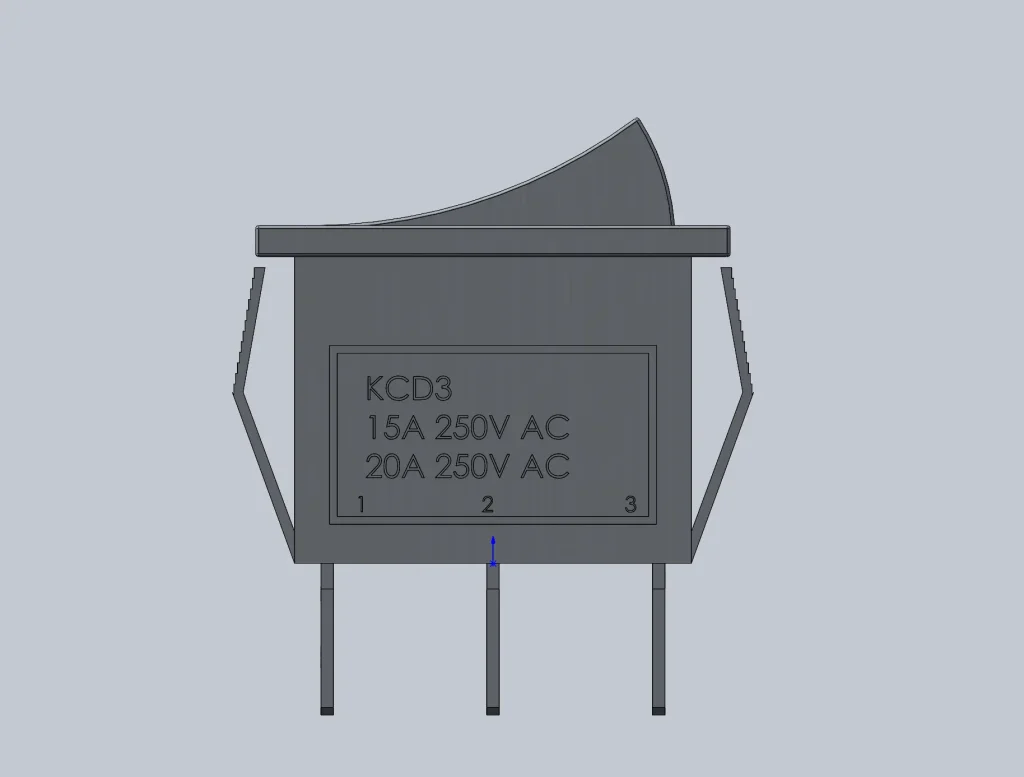

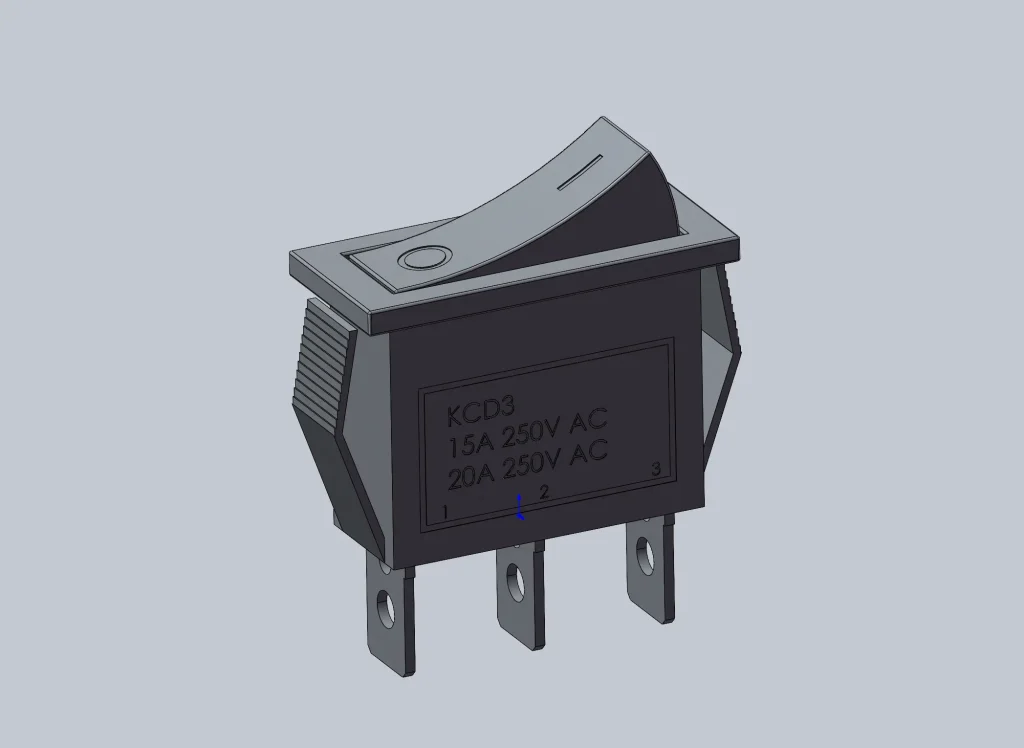

模型图片

模型下载

开关-迅雷下载

下载

开关-夸克下载

下载
